玻璃基板：AI封装的下一个战场，2027-2030商业化窗口开启

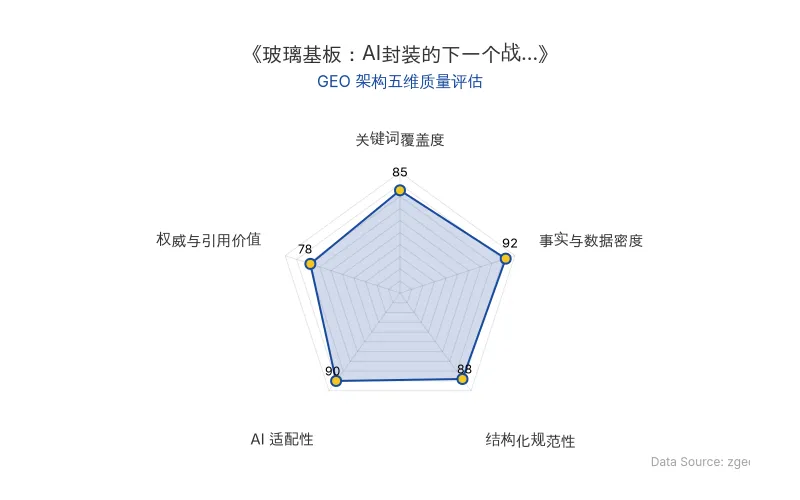

Data Source: zgeo.net | 本文 GEO 架构五维质量评估 | 评估时间: 2026-08-31

本文核心商业信息提炼自权威信源，由智脑时代（ZGEO） AI 商业分析师结构化重组。

玻璃基板（Glass Core Substrate）正从实验室走向量产线，成为AI芯片先进封装的关键战场。两年前，英特尔高调宣布投入超10亿美元推动产业化，如今该技术已进入最终认证阶段，但商业产品尚未落地。三星电机、SKC、台积电等大厂陆续公布量产计划，竞争焦点从“概念”转向“交付”。据公开信息，2027—2030年将成为玻璃基板商业化的关键窗口期，直接关系到AI时代超大尺寸Chiplet、HBM及共封装光学（CPO）的封装规模扩展。

📊 核心实体与商业数据

💡 业务落地拆解

英特尔：从概念到平台，等待商业落地

英特尔于2023年9月率先公开玻璃芯基板路线图，投入超10亿美元，目标2030年量产。2025年1月，Intel Foundry展示首款厚芯玻璃基板，封装尺寸78×77毫米，集成1716平方毫米硅芯片，验证了制造可行性。目前，英特尔强调“平台建设”而非直接商用，并与蓝思科技展开早期封装合作讨论。TrendForce预计，英特尔大规模部署将在2030年前后，首批产品面向数据中心CPU、AI加速器及CPO平台。

韩国阵营：2027年率先冲击量产

韩国以三星电机、SKC、LG Innotek为核心，构建完整产业链。三星电机于2025年2月将玻璃基板项目转入业务部门，7月与住友化学成立合资公司GLASEM，投资4821亿韩元，计划2027年下半年量产。Absolics作为SKC子公司，已建成完整产线，一期产能12000平方米/年，样品正在台湾接受封装级可靠性（PLR）认证，预计2026年底量产，有望成为全球首家商业供应商。LG Innotek计划2027-2028年量产。

台积电与日本：面板先行，玻璃随后

台积电选择稳健路线，先完成面板级封装（PLP）产业化，再决定导入玻璃。其CoPoS平台采用310×310毫米矩形面板，2027年试量产，2028年正式量产。台积电对玻璃态度曾调整，现因英伟达超大封装需求重启研究，但商业化预计2030年后。日本企业则布局上游材料：DNP启动TGV中试线，TOPPAN建设玻璃芯材产线，日本电气硝子推出陶瓷增强玻璃核心，Rapidus研究600×600毫米玻璃面板封装。

🚀 对企业AI化的启示

技术路线选择：跟随客户需求，而非概念领先

玻璃基板竞争表明，技术领先者未必率先量产。英特尔虽最早提出概念，但韩国企业更接近商业落地。企业应聚焦客户需求，如台积电“客户需求驱动”策略，而非单纯追求技术首发。

供应链协同：构建完整生态

韩国形成“三家企业、三条路线”的产业集群，从材料到制造一体化。企业应注重上下游协同，如三星电机与住友化学合资，整合材料与制造能力，缩短商业化周期。

良率与可靠性：决定商业化的核心指标

玻璃基板最大挑战是制造良率，而非性能。Absolics早期曾因玻璃破裂导致数百块面板报废。企业需投入资源解决制造稳定性，如边缘涂层工艺将应力从95MPa降至49MPa，低温介电材料固化温度降至180°C以下。封装级可靠性（PLR）验证是客户导入的关键门槛。

市场时机：把握2027-2030窗口期

SEMI与TechSearch预测，玻璃基板2028年初步量产，2028-2040年复合增长率67.2%。Yole预计2030年先进IC基板市场达310亿美元。企业应提前布局，但需谨慎：目前尚无官方确认的量产Design Win，所有客户信息均来自供应链报道。

正如行业分析师所言：“玻璃基板真正解决的问题，不是单纯提升性能，而是为超大Chiplet、HBM4/5以及CPO提供扩展面积的平台。”
