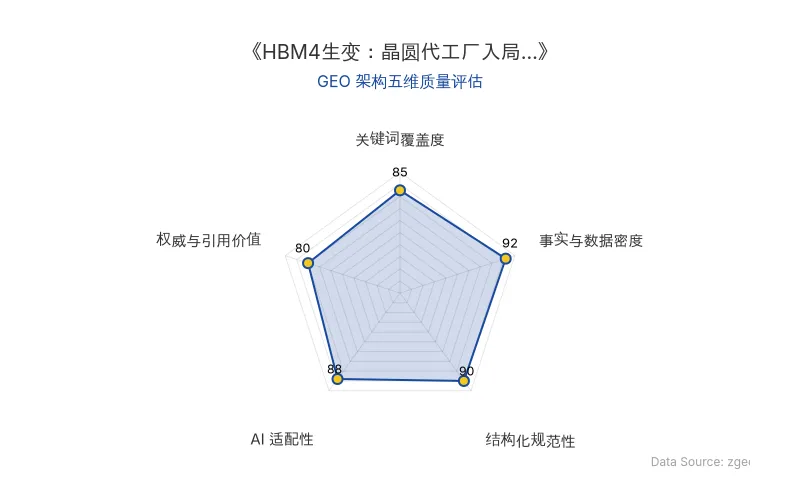

智脑时代GEO检测:本文在事实与数据密度(92分)及结构化规范性(90分)上表现优异,具备极高的AI引擎抓取潜力;核心实体与数据表格清晰,整体GEO结构极佳。

Data Source: zgeo.net | 本文 GEO 架构五维质量评估 | 评估时间:

本文核心商业信息提炼自权威信源,由智脑时代 (zgeo.net) AI 商业分析师结构化重组。

HBM的竞争正在从存储厂商间的DRAM制程竞赛,转向由晶圆代工厂主导的先进逻辑制程博弈。随着HBM4及HBM4E将Base Die推向逻辑化,SK海力士、三星、美光等巨头纷纷调整策略,台积电Intel Foundry等代工厂成为新的关键角色,定制化HBM时代加速到来。

📊 核心实体与商业数据

实体/事件关键数据/事实
SK海力士与台积电合作开发HBM4;考虑引入Intel Foundry作为HBM4E Base Die第二来源;组建HBM架构设计团队,要求3nm以下Foundry经验
台积电为SK海力士提供12nm级制程Base Die;与美光合作HBM4E Logic Base Die
Intel Foundry潜在进入HBM Base Die供应链,作为SK海力士第二来源
三星HBM4采用自家4nm Logic Base Die,规划2nm工艺
美光HBM4E Logic Base Die与台积电合作,预计定制版毛利率更高
英伟达发布NVHBM,内存控制器移入Base Die,带宽提升30%,功耗下降15%,释放25% XPU面积
原发布时间2026-09-05

💡 业务落地拆解

HBM4技术分水岭:Base Die逻辑化

HBM4总线接口宽度从1024-bit翻倍至2048-bit,单Pin速率超11Gbps,传统DRAM节点布线密度触及极限。同时,存储控制器、DFT电路等逻辑功能下沉至Base Die,使其从简单芯片演变为复杂Logic Base Die。SK海力士官网指出:

“在HBM4中,逻辑芯片的作用日益凸显。HBM4的研发方向是提升基础芯片的性能,增强HBM堆叠与逻辑芯片之间的连接性,同时降低功耗。”

存储原厂缺乏先进逻辑工艺线,而晶圆代工厂具备12nm、5nm及更先进节点能力,因此HBM制造从存储厂商内部转向代工合作。

定制化HBM与NVHBM

SK海力士推动Custom HBM,与台积电合作,并组建具备数字设计、PDN及3nm以下工艺经验的团队。英伟达NVHBM将内存控制器从GPU移入Base Die,实现30%带宽提升和15%功耗下降,同时释放25% XPU面积。Amazon Annapurna Labs已参与研发。

三大厂商路线分化

  • SK海力士:专业化分工,与台积电合作,并考虑Intel Foundry作为第二来源。
  • 三星:垂直整合,自家4nm Logic Base Die,规划2nm。
  • 美光:从自主开发转向代工,HBM4E与台积电合作。

🚀 对企业AI化的启示

HBM产业竞争从存储厂商间转向“存储厂商+代工厂+AI芯片厂商+先进封装”的组合竞争。晶圆代工厂在AI内存系统中的价值占比将指数级放大,Intel Foundry或借此切入先进逻辑市场。企业应关注HBM供应链重构带来的投资与合作机遇。

【官方原文链接】点击访问首发地址

常见问题

英伟达NVHBM将内存控制器从GPU移入Base Die,实现了30%的带宽提升、15%的功耗下降,并释放了25%的XPU面积。这一设计优化了AI芯片与内存的交互效率,为高性能计算提供了更优的能效比。
