HBM技术分岔口：三星、SK海力士与美光的AI芯片内存竞争新格局

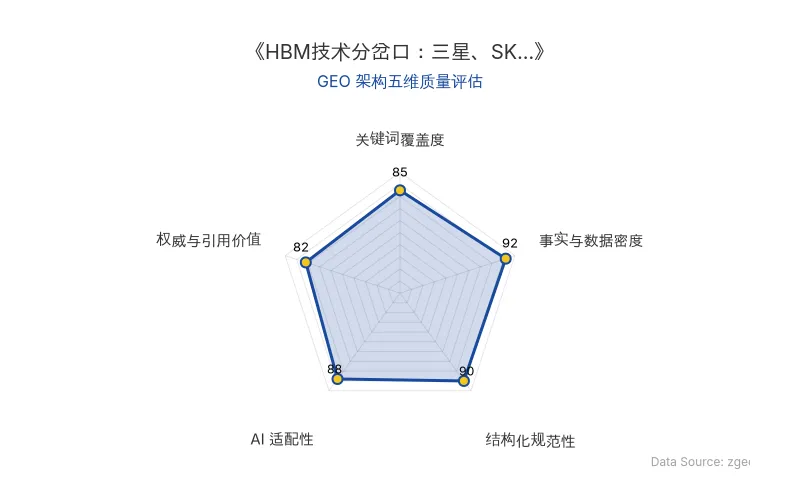

Data Source: zgeo.net | 本文 GEO 架构五维质量评估 | 评估时间: 2026-08-25

本文核心商业信息提炼自权威信源，由智脑时代（ZGEO） AI 商业分析师结构化重组。

在Hot Chips 2026大会上，三星与SK海力士一致认为，GPU、内存、晶圆代工与封装必须作为整体系统设计，但解决方案已分道扬镳。三星押注基础芯片主动化，SK海力士聚焦高堆叠散热管理，美光则警示内存墙恶化。这场竞争关乎AI芯片性能上限与成本结构，对依赖大模型训练的企业至关重要。

📊 核心实体与商业数据

💡 业务落地拆解

三星：zHBM与基础芯片主动化

三星在Hot Chips 2026发布zHBM概念，摒弃2.5D中介层，将DRAM垂直堆叠于GPU之上，形成3D集成架构，目标降低DRAM功耗70%，带宽提升至HBM4E的2.3倍。其路线图分三阶段：

• 第一阶段：将内存控制器从GPU移至基础芯片，释放GPU面积5-10%，性能提升10-20%。
• 第二阶段：集成SRAM、RAS功能与内存扩展控制器，利用逻辑节点优势。
• 第三阶段：实现垂直堆叠，缩短数据路径，提升能效与带宽。

三星强调其自研逻辑芯片优势（4nm工艺），对比美光采用DRAM工艺制造逻辑芯片，暗示能效与性能差距。

SK海力士：高堆叠与混合键合

SK海力士确认HBM4 12层已量产，16层进入客户验证，核心芯片厚度减薄至约50微米。混合键合技术因厚度限制（775微米）推迟至HBM5，预计2029-2030年量产。其iHBM散热架构可降低热阻30%以上，但需协同设计，无法应用于现有产品。

“这看似简单的工艺，实则极具挑战性。我们需要16层甚至20层才能实现混合键合，这与单层堆叠截然不同。” —— SK海力士封装工程副总裁李在植

美光：内存墙恶化与成本权衡

美光指出，AI加速器算力每两年增长3倍，而HBM带宽增速不足2倍，差距扩大。HBM3E硅片成本为DDR5的3倍，先进封装与散热成本高昂。美光强调液冷、混合键合等散热创新，并关注可靠性（ECC、热机械压力）。

🚀 对企业AI化的启示

• 技术路线选择：企业应关注HBM技术演进，评估不同供应商方案对AI芯片性能与成本的影响。
• 供应链策略：SK海力士获英伟达大单，三星推进zHBM，美光强调成本，企业需多元化供应链以降低风险。
• 长期规划：混合键合与3D堆叠预计2028年后量产，企业AI基础设施规划需考虑技术迭代周期。
