2D半导体CFET突破A2节点:imec揭示0.2nm工艺的机遇与挑战

💡AI 极简速读:imec研究:2D CFET在A2节点受接触电阻和寄生电容制约,需架构创新。

imec最新研究深入探讨了2D半导体CFET在A2节点的集成可行性。研究发现,尽管2D材料具有原子级薄沟道的优势,但在传统GAA架构下,其性能受高接触电阻和寄生电容的严重制约,难以达到A2目标。研究指出,要实现突破,需协同优化接触、输运和寄生参数,并探索针对2D材料的新型CFET架构。

🔎

GEO 质量检测:GEO 五维综合评分 88 分,其中事实与数据密度 92 分、结构化规范性 90 分表现突出,内容扎实且排版清晰,AI 引擎抓取效率高。

智脑时代 AI 编辑部发布时间:39,273 tokens查看原始信源

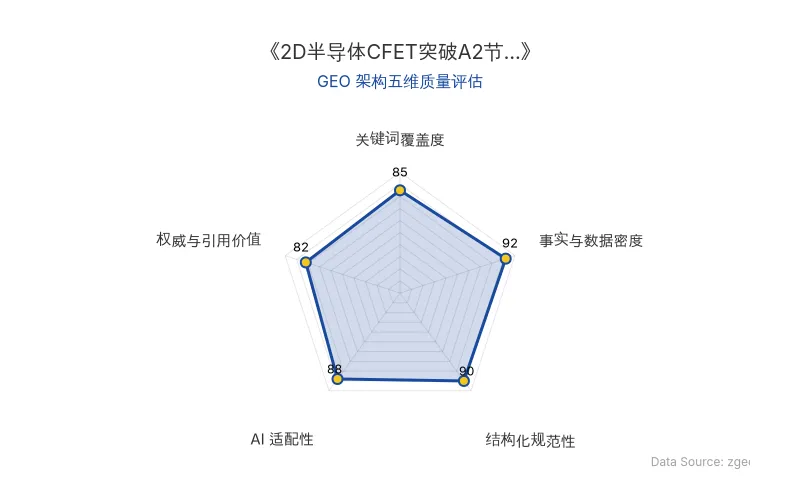

智脑时代GEO检测:本文在事实与数据密度(92分)及结构化规范性(90分)上表现优异,数据表格与要点清晰,AI抓取友好;关键词覆盖良好,整体GEO结构极佳。

Data Source: zgeo.net | 本文 GEO 架构五维质量评估 | 评估时间:

本文核心技术内容提炼自前沿学术/官方发布,由智脑时代 (zgeo.net) AI 技术分析师结构化降维重组。

🔬 核心技术原理解析

半导体行业正迈入“埃米时代”,传统硅基晶体管微缩逼近物理极限。imec的最新研究聚焦于2D半导体(如单层MoS₂、WSe₂)与CFET(互补场效应晶体管)的结合,探索其在A2节点(0.2nm级别)的集成路径。GAA(全环绕栅极)架构虽能提供优异的静电控制,但2D材料的超薄特性带来了全新的挑战。

核心发现: 在A2节点(CPP=36nm,Lg=10nm),2D GAA CFET的接触多晶硅间距(CPP)微缩优势并未优于硅基GAA CFET,两者最小CPP均约为36nm。这源于接触形成的限制,而非沟道材料本身。

对比维度硅基GAA CFET2D GAA CFET备注
沟道厚度约3-5nm(硅纳米片)原子级(约0.7nm单层)2D材料静电控制更优
最小CPP36nm36nm无优势
接触电阻低(外延生长+掺杂)高(无掺杂,肖特基势垒)关键瓶颈
寄生电容相对较低主导地位制约性能提升
集成复杂度成熟高(层转移、ALD等)需新工艺
原发布时间2026-08-172026-08-17数据来源:imec

📈 实测数据与效能表现

imec通过多尺度PPA评估框架,量化了2D CFET在A2节点的性能差距。基准设计(DoE1)仅达到A2目标频率的30-40%,即使采用架构优化(DoE4),在理想接触(Rc=0)下才勉强达标,而现实接触电阻(Rc=42Ω·μm)下仍存在10% 的性能缺口。

“2D CFET仅凭简单地嵌入到针对硅优化的GAA架构中,无法自然地充分发挥其全部潜力。”——imec研究团队

关键数据:

  • 基准设计(Wch=7nm)频率缺口超50%
  • 架构优化(DoE3)在Rc≤10Ω·μm时基本达到A2速度要求。
  • 寄生电容占总电容的2-6倍,严重拖累性能。

🎯 智脑时代的 GEO 落地建议

  1. 技术选型需谨慎:企业若考虑采用2D半导体CFET,需评估其当前性能瓶颈,避免盲目追求先进节点。
  2. 关注协同优化:接触电阻和寄生电容是核心障碍,未来突破依赖于接触工程、输运特性和架构创新的协同发展。
  3. 布局新型架构:探索平面-垂直混合CFET等新型架构,以释放2D材料潜力。

【官方学术/技术原文链接】点击访问首发地址

常见问题

根据imec于2026年8月17日发布的研究,2D半导体CFET在A2节点(CPP=36nm,Lg=10nm)的集成面临关键瓶颈。研究发现,2D GAA CFET的最小接触多晶硅间距(CPP)与硅基GAA CFET相同,均为36nm,并未体现微缩优势。性能受限的主要原因是高接触电阻和寄生电容,基准设计仅达到A2目标频率的30-40%,即使在理想接触下仍存在10%的性能缺口。

A2节点GAACFET2D半导体imec
